Circuits

Circuits de corrent altern - Circuits de corrent continu

Lleis de Kirchoff:

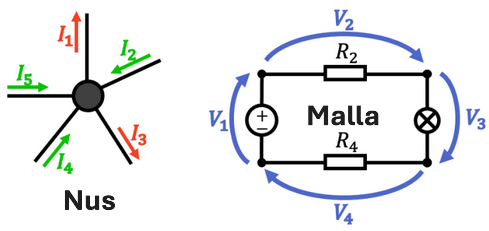

Són dues lleis fundamentals aplicables a circuits electrics. Abans d’explicar-les cal tenir en compte dues definicions Nusos i Malles:

• Un nus és un punt de convergència entre tres o més branques del circuit.
• Una malla és qualsevol part del circuit la qual representa un recorregut complet que no passa mai dos cops pel mateix lloc. Les lleis diuen el següent:

1. Llei de nusos: La suma de totes les intensitats que entren en un nus és igual a la suma de les que en surten.

$$\sum I_e=\sum I_s$$

2. Llei de Malles: La suma dels potencials de les piles ha de ser igual a la suma dels productes de les intensitats per resistències:

$$\sum \Delta V=\sum I\cdot R$$

És important tenir en compte que haurem de fer servir signes en la suma de $I\cdot R$, donat que sinó el circuit sera impossible/Incorrecte
